Warum ist eine Bodenuntersuchung vor dem Bau wichtig?

Durch Bodenuntersuchungen vor dem Bau können Ingenieure feststellen, ob der Boden das geplante Bauwerk sicher tragen kann und wie es auf Belastungen, Grundwasserveränderungen und Bauaktivitäten reagieren kann. Zuverlässige Untersuchungen reduzieren Unsicherheiten bei der Fundamentkonstruktion, identifizieren potenziell problematische Bodenschichten und tragen dazu bei, vermeidbare Setzungen, Instabilität, Verzögerungen und kostspielige Sanierungsarbeiten zu verhindern.

In diesem Artikel wird erläutert, wie Bodentests vor dem Bau den Fundamententwurf unterstützen, bodenbezogene Risiken identifizieren, die Bauplanung verbessern und Projektteams dabei helfen, bessere technische Entscheidungen zu treffen. Darüber hinaus bietet es praktische Hinweise zur Untersuchungsplanung, Probenqualität, Testinterpretation und der Auswahl geeigneter Testressourcen.

Wie sich die Bodenbedingungen auf das Fundamentdesign und die strukturelle Leistung auswirken

Der Bodentragfähigkeitswiderstand ist nur ein Teil der Fundamentleistung

Ein Bau- oder Infrastrukturprojekt überträgt strukturelle Lasten über Fundamente in den Boden. Bevor Ingenieure flache Fundamente, ein Floßfundament oder tiefe Fundamente auswählen, müssen sie die Festigkeits- und Verformungseigenschaften des Bodens unter der geplanten Struktur verstehen.

Die Tragfähigkeit des Bodens ist wichtig, aber sie sagt nicht alles aus. Ein Fundament weist möglicherweise einen ausreichenden Widerstand gegen Scherversagen auf und weist dennoch übermäßige Setzungen auf. Dies ist besonders relevant, wenn unter einer Struktur weicher Ton, lockere körnige Ablagerungen, organische Böden oder komprimierbare Füllungen vorkommen.

Die Gesamtsetzung beschreibt die gesamte Abwärtsbewegung eines Fundaments, während die Differenzsetzung Unterschiede in der Bewegung zwischen Teilen der Struktur beschreibt. Unterschiedliche Setzungen können zu Rissen in den Wänden, Verformungen der Rahmen, Schäden an Versorgungsleitungen und Betriebsproblemen führen, selbst wenn die Setzungen insgesamt mäßig erscheinen.

Bodenuntersuchungen liefern die Parameter, die zur Beurteilung dieser unterschiedlichen Versagens- und Gebrauchstauglichkeitsmechanismen erforderlich sind. Die Untersuchung sollte daher die zu erwartenden Belastungen, Fundamentabmessungen, das Bodenprofil, die Grundwasserbedingungen und akzeptable Verformungsgrenzen widerspiegeln und sich nicht auf einen einzelnen Festigkeitswert verlassen.

Bodenvariabilität kann versteckte Fundamentrisiken mit sich bringen

Natürlicher Untergrund ist selten einheitlich. Ein Standort kann abwechselnde Schichten aus Ton, Schluff, Sand, Kies, verwittertem Gestein oder künstlicher Aufschüttung enthalten. Die Tiefe und Dicke dieser Schichten kann sich über ein relativ kleines Bebauungsgebiet hinweg ändern.

Erwägen Sie ein geplantes Lagerhaus, bei dem der Oberboden dicht und stabil erscheint. Wenn mehrere Meter unter der Oberfläche eine komprimierbare Tonschicht vorhanden ist, kann es nach dem Bau noch zu langfristigen Setzungen des Gebäudes kommen. Eine oberflächliche Inspektion oder eine Untersuchung, die zu früh beendet wird, könnte die für das Problem verantwortliche Ebene übersehen.

Ingenieure sollten Bohrlochprotokolle, Probenahmeaufzeichnungen, Grundwasserbeobachtungen und Feldtestergebnisse vergleichen, um ein vertretbares Bodenmodell zu erstellen. Die Untersuchungstiefe und -abstände sollten auf der Struktur, der erwarteten Spannungseinflusszone, den geologischen Bedingungen und der Unsicherheit im Bodenprofil basieren.

DerLeitfaden zur geotechnischen Standortcharakterisierung der FHWABietet technische Ressourcen zur Planung von Untergrunduntersuchungen, zur Auswahl von Feld- und Labortests, zur Interpretation von Messungen und zur Entwicklung geeigneter Entwurfsparameter.

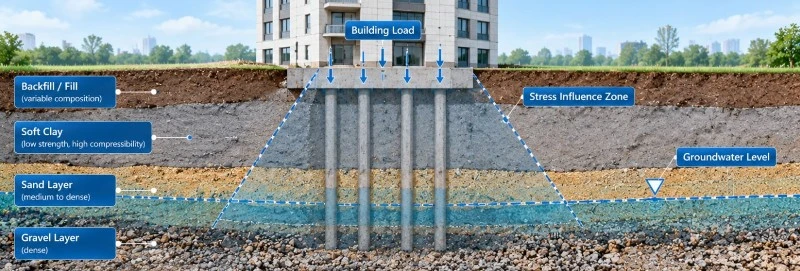

Unterhalb eines scheinbar einheitlichen Standorts können die Untergrundbedingungen erheblich variieren. Das Verständnis der Lage und Dicke schwächerer Schichten hilft Ingenieuren dabei, die Setzungs- und Fundamentleistung realistischer einzuschätzen.

Wie Bodentests geotechnische Risiken vor dem Bau identifizieren

Erkennung schwacher, komprimierbarer und feuchtigkeitsempfindlicher Böden

Bodentests helfen Ingenieuren dabei, Materialien zu identifizieren, die sich unter Baulasten oder sich ändernden Umweltbedingungen möglicherweise ungünstig verhalten. Klassifizierungsprüfungen stellen fest, ob ein Boden überwiegend körnig oder feinkörnig ist und geben Aufschluss über Plastizität und Konsistenz. Möglicherweise sind speziellere Tests erforderlich, um Festigkeit, Kompressibilität, Durchlässigkeit oder Verdichtungsverhalten zu quantifizieren.

Bei feinkörnigen Böden können Atterberg-Grenzwerte dabei helfen, Plastizität und Feuchtigkeitsempfindlichkeit zu charakterisieren, sie sollten jedoch nicht allein zur Vorhersage von Setzungen oder Tragfähigkeiten verwendet werden. Wenn komprimierbarer Ton vorhanden ist, können Konsolidierungstests erforderlich sein, um die Volumenänderung unter zunehmender effektiver Spannung zu bewerten. Wenn Aushub- oder Hangstabilität eine Rolle spielen, sind geeignete Festigkeitsprüfungen und Grundwasserbewertungen besonders wichtig.

Eine praktische Untersuchung sollte mit dem technischen Anliegen beginnen und nicht mit einer festen Liste von Tests. Wenn das Hauptrisiko die Setzung ist, benötigen Ingenieure Nachweise über die Kompressibilität und die Dicke der komprimierbaren Schichten. Wenn es um die Hangstabilität geht, können Scherfestigkeit und Porenwasserdruck kritischer sein. Das Testprogramm sollte ausgeweitet werden, wenn vorläufige Ergebnisse unerwartete Bedingungen ergeben.

Bewertung der Grundwasser- und Entwässerungsverhältnisse

Grundwasser beeinflusst mehr als nur die Bequemlichkeit des Aushubs. Änderungen des Grundwasserspiegels können den effektiven Stress verändern, die Bodenfestigkeit beeinflussen, Sickerkräfte beeinflussen und Bauarbeiten unterhalb des Grundwasserspiegels erschweren. In körnigen Böden kann Grundwasser die Stabilität des Aushubs und die praktische Ausführung der Fundamentarbeiten beeinträchtigen. In feinkörnigen Böden können die Entwässerungsbedingungen die Geschwindigkeit beeinflussen, mit der überschüssiger Porenwasserdruck abgebaut wird und sich Setzungen bilden.

Ein während der Bohrung erfasster Grundwasserstand sollte sorgfältig interpretiert werden. Bohrarbeiten, temporäre Verrohrungen, aktuelle Regenfälle und die Durchlässigkeit der angetroffenen Schichten können die Beobachtungen beeinflussen. Wenn die Grundwasserbedingungen für die Planung wichtig sind, kann eine Überwachung über einen längeren Zeitraum erforderlich sein, anstatt sich auf einen einzelnen Messwert zu verlassen.

Ingenieure sollten auch darüber nachdenken, wie die fertige Entwicklung die Oberflächenentwässerung verändern wird. Konzentrierter Abfluss, undichte Versorgungsleitungen oder unzureichende Entwässerung rund um Fundamente können zu lokalen Veränderungen der Feuchtigkeitsbedingungen führen, die in der ursprünglichen Untersuchung nicht berücksichtigt wurden. Dies ist besonders relevant für Standorte mit ausgedehnten Böden, erosionsgefährdeten Hängen oder feuchtigkeitsempfindlichen Aufschüttungen.

Reduzierung der Unsicherheit durch ergänzende Beweise

Kein einzelner Test kann alle für eine geotechnische Planung erforderlichen Eigenschaften ermitteln. Laborergebnisse beschreiben Proben unter kontrollierten Bedingungen, während Felduntersuchungen Informationen über den vorhandenen Boden liefern. Der Wert ergibt sich aus der Kombination dieser Quellen und der Prüfung, ob sie eine konsistente Geschichte erzählen.

Beispielsweise kann der Eindringwiderstand auf eine relativ dichte körnige Schicht hinweisen, doch Ingenieure sollten dennoch das Testverfahren, die Überlagerungsbedingungen, das Grundwasser und die Bodenzusammensetzung berücksichtigen, bevor sie Entwurfskorrelationen übernehmen. Ebenso kann es sein, dass ein Laborfestigkeitsergebnis eine natürliche Schicht nicht genau wiedergibt, wenn die Probe während der Probenahme oder Vorbereitung gestört wurde.

Ziel ist es nicht einfach, mehr Daten zu sammeln. Es geht darum, die Messungen zu erhalten, die die Unsicherheit bei den Entscheidungen verringern, die das größte technische Risiko bergen.

So planen Sie eine zuverlässige Bodenuntersuchung vor dem Bau

Definieren Sie die Projektfragen, bevor Sie Tests auswählen

Eine kosteneffiziente Untersuchung beginnt mit der vorgeschlagenen Entwicklung und ihren wahrscheinlichen bodenbedingten Fehlermechanismen. Ingenieure sollten den strukturellen Aufbau, die erwarteten Fundamentlasten, die Aushubtiefe, die Böschungsgeometrie, die verfügbaren geologischen Informationen und alle Hinweise auf frühere Bodenstörungen überprüfen.

Im Untersuchungsplan sollte dargelegt werden, was ermittelt werden muss und wie die Ergebnisse genutzt werden. Bei einem Flachbau auf scheinbar einheitlichem Grund kann eine gezielte Untersuchung ausreichend sein. Ein Brückenfundament, eine tiefe Ausgrabung oder ein Bauwerk über weichen Ablagerungen erfordern möglicherweise umfangreichere Erkundungen, spezielle Tests und zusätzliche Untersuchungsschritte im Zuge der Entwicklung des Entwurfs.

DerHandbuch zur geotechnischen Standortcharakterisierung der FHWAerörtert die Planung und Interpretation von Feld- und Laboruntersuchungen, einschließlich der Bedeutung der Entwicklung zuverlässiger Entwurfsparameter aus mehreren Beweisquellen.

Schützen Sie die Probenqualität und Rückverfolgbarkeit

Auch wenn die Probe nicht repräsentativ ist, kann ein technisch korrekter Test zu irreführenden Ergebnissen führen. Gestörte Proben eignen sich oft für Klassifizierungs- und Indextests, aber Tests, die von der natürlichen Bodenstruktur abhängen, erfordern möglicherweise sorgfältig gesammelte Proben. Die Probenahmeverfahren sollten zum geplanten Test und zur Art des untersuchten Bodens passen.

Jede Probe sollte eine eindeutige Identifizierung haben, die mit dem Bohrloch- oder Probenahmeort, der Tiefe, der Entnahmemethode und der Feldbeschreibung verknüpft ist. Das Labor sollte den Zustand der Probe bei Bedarf aufrechterhalten, die Vorbereitungsverfahren dokumentieren und alle sichtbaren Störungen oder Abweichungen von der Testmethode protokollieren.

Eine nützliche Qualitätskontrollpraxis besteht darin, die Laborergebnisse mit dem Feldprotokoll zu vergleichen, bevor der geotechnische Bericht fertiggestellt wird. Wenn die gemessenen Eigenschaften im Widerspruch zur aufgezeichneten Bodenbeschreibung stehen, sollten Ingenieure die Diskrepanz untersuchen, anstatt den Wert auszuwählen, der am besten zur vorläufigen Entwurfsannahme passt.

Passen Sie die Prüfgeräte an das Untersuchungsziel an

Die Auswahl der Ausrüstung sollte sich an der erforderlichen Testmethode, dem Messbereich, den Probenabmessungen und den anwendbaren Verfahren orientieren. Der Kauf von Geräten nur auf der Grundlage eines allgemeinen Produktnamens kann dazu führen, dass ein Labor die geplanten Tests nicht durchführen oder die erforderlichen Berichtskriterien nicht erfüllen kann.

Bei der Bewertung von Geräten sollten Ingenieure und Laborleiter die unterstützte Methode, die Messfähigkeit, das erforderliche Zubehör, die Betriebsbedingungen, die Kalibrierungsvereinbarungen und die Verfügbarkeit der technischen Dokumentation überprüfen. Sie sollten auch den erwarteten Testaufwand und die für einen konsistenten Betrieb erforderliche Schulung berücksichtigen.

TianpengsBodentestgeräteDie Kategorie ist ein Ausgangspunkt für die Überprüfung von Geräten, die für geotechnische Labor- und Feldarbeiten relevant sind. Die geeignete Konfiguration sollte anhand der detaillierten Spezifikationen des jeweiligen Instruments und der Projektanforderungen bestätigt werden.

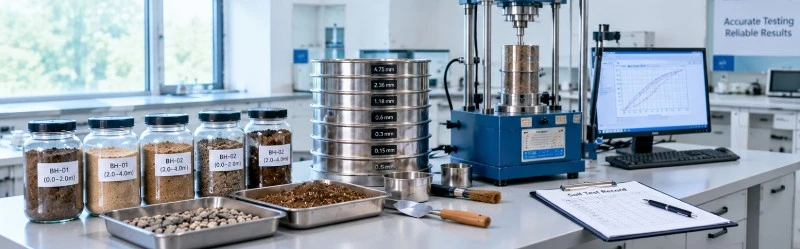

Die Auswahl geeigneter Geräte beginnt mit der Prüfmethode und den erforderlichen technischen Parametern. Eine eindeutige Probenidentifizierung und konsistente Verfahren helfen Laboren dabei, Ergebnisse zu erzielen, die auf die Untersuchung vor Ort zurückgeführt werden können.

Überprüfen Sie die Compliance-Dokumentation entsprechend

Bei Projekten, bei denen Geräte an europäische Märkte geliefert werden, müssen Käufer möglicherweise die geltenden Produktkonformitätsanforderungen überprüfen. In den offiziellen Leitlinien zur CE-Kennzeichnung der Europäischen Kommission heißt es, dass eine CE-Kennzeichnung nur für Produktkategorien erforderlich ist, die unter die einschlägigen EU-Rechtsvorschriften fallen. Es handelt sich nicht um ein universelles Qualitätszertifikat und es sollte nicht davon ausgegangen werden, dass jedes Bodenmessgerät die Kennzeichnung tragen muss.

Käufer sollten die für das jeweilige Produkt geltenden Rechtsvorschriften ermitteln und die entsprechende Konformitätsdokumentation prüfen. Sie sollten auch die Produktkonformität von der Laborakkreditierung, den Kalibrierungsaufzeichnungen und der technischen Kompetenz unterscheiden, die zur korrekten Durchführung einer Bodenuntersuchung erforderlich ist.

Wie Ergebnisse von Bodentests Bauentscheidungen und Kostenkontrolle verbessern

Nutzen Sie Untersuchungsergebnisse, um Baurisiken zu steuern

Der Wert der Bodenprüfung bleibt auch nach der Fundamentplanung bestehen. Während der Ausgrabung sollten Ingenieure den freigelegten Boden mit den im geotechnischen Bericht beschriebenen Bedingungen vergleichen. Unerwartete weiche Zonen, Grundwasserzuflüsse, vergrabene Auffüllungen oder Veränderungen in der Bodenstratigraphie erfordern möglicherweise eine weitere Beurteilung, bevor mit dem Bau fortgefahren wird.

Wenn der vorgefundene Boden erheblich von den Entwurfsannahmen abweicht, besteht die angemessene Reaktion darin, den Zustand zu dokumentieren und ihn an den zuständigen Geotechnikingenieur weiterzuleiten. Abhängig von den Ergebnissen benötigt das Team möglicherweise zusätzliche Tests, überarbeitete Aushubverfahren, Bodenverbesserungen, eine andere Fundamentlösung oder Änderungen am Bauablauf.

Bei Erdarbeiten dienen Laborverdichtungsergebnisse als Referenz für die Bewertung der Feldfeuchtigkeit und -dichte. Wenn eine verlegte Schicht die festgelegten Kriterien nicht erfüllt, sollte das Team den Feuchtigkeitszustand, die Schichtdicke, die Materialkonsistenz, den Verdichtungsaufwand und die Testzuverlässigkeit untersuchen. Eine wiederholte Verdichtung ohne Ermittlung der Ursache kann das Problem möglicherweise nicht lösen.

Vergleichen Sie die Untersuchungskosten mit den Kosten der Unsicherheit

Eine begrenzte Untersuchung kann das anfängliche Testbudget verringern, erhöht jedoch das Risiko unerwarteter Bodenverhältnisse während des Baus. Sanierungsfundamente, Aushubverzögerungen, Neugestaltung und Streitigkeiten über unterschiedliche Standortbedingungen können erheblich mehr kosten als eine gezielte zusätzliche Untersuchung.

Der geeignete Untersuchungsgrad hängt sowohl von der Wahrscheinlichkeit als auch von den Folgen eines bodenbezogenen Problems ab. Eine Struktur mit empfindlicher Ausrüstung oder strengen Setzungsgrenzen kann eine detailliertere Charakterisierung rechtfertigen als eine kleine, leicht belastete Struktur auf gut verstandenem Untergrund. Ebenso kann eine sehr variable Geologie eine zusätzliche Erkundung erfordern, selbst wenn die vorgeschlagene Struktur relativ einfach ist.

Ziel ist es nicht, die größtmögliche Anzahl an Tests durchzuführen. Es geht darum, in Messungen zu investieren, die voraussichtlich eine technische Entscheidung ändern oder die Unsicherheit erheblich verringern.

Zusammenfassung und Empfehlungen

Bodentests vor dem Bau liefern die nötigen Beweise, um die Bodenvariabilität zu verstehen, die Leistung von Fundamenten zu beurteilen und sichere Baumethoden zu planen. Ihre Bedeutung geht über die Setzungstragfähigkeit, das Grundwasserverhalten, die Hangstabilität, die Erdbauqualität und die Identifizierung schwacher oder problematischer Bodenschichten hinaus.

Projektteams sollten zunächst die technischen Fragen definieren, Untersuchungsmethoden auswählen, die diese Fragen beantworten, die Probenqualität schützen und Laborergebnisse mit Feldbeobachtungen vergleichen. Die Testergebnisse sollten im Kontext der Bodenstratigraphie, der Grundwasserbedingungen, der Belastung und der bei der Planung verwendeten Annahmen interpretiert werden. Die Ausrüstung sollte entsprechend den tatsächlichen Testanforderungen ausgewählt werden und über entsprechende Dokumentation und Qualitätskontrollverfahren verfügen.

Weitere Informationen zu relevanten Labor- und Feldtestgeräten finden Sie in den Kategorien Bodentestgeräte und Materialtestgeräte von Tianpeng.

Für weitere Produktinformationen, technische Spezifikationen oder fachkundige Beratung zu unseren fortschrittlichen Asphaltprüfgeräten kontaktieren Sie bitte noch heute unser Spezialistenteam unterwww.testmould.net.

Häufig gestellte Fragen (FAQ)

Warum sollten Bodenuntersuchungen vor Baubeginn abgeschlossen werden?

Bodentests vor dem Bau helfen Ingenieuren dabei, Bodenbedingungen zu identifizieren, die sich auf die Fundamentkapazität, die Setzung, die Grundwasserkontrolle und die Baustabilität auswirken könnten. Durch die frühzeitige Erkennung dieser Bedingungen erhält das Designteam mehr Optionen für das Risikomanagement, bevor größere Baukosten anfallen.

Was passiert, wenn die Bodenuntersuchung unzureichend ist?

Bei einer unzureichenden Untersuchung können schwache Schichten, komprimierbare Ablagerungen, Grundwasserprobleme oder variable Füllungen übersehen werden. Diese Versäumnisse können zu ungenauen Entwurfsannahmen, unerwarteten Setzungen, Schwierigkeiten bei der Ausgrabung, Bauverzögerungen und teuren Sanierungsarbeiten führen.

Wie entscheiden Ingenieure, welche Bodenuntersuchungen notwendig sind?

Das Testprogramm sollte auf der vorgeschlagenen Struktur, den erwarteten Belastungen, den Bodenbedingungen und den für den Entwurf erforderlichen technischen Parametern basieren. Klassifizierung, Festigkeit, Kompressibilität, Verdichtung und Grundwasseruntersuchungen dienen unterschiedlichen Zwecken, daher sollten die ausgewählten Tests auf die spezifischen Risiken des Projekts eingehen.

Reichen Laborbodenuntersuchungen zur Beurteilung einer Baustelle aus?

Nicht immer. Labortests liefern kontrollierte Messungen an gesammelten Proben, während Felduntersuchungen dabei helfen, das Bodenprofil und die Bedingungen vor Ort zu ermitteln. Die Kombination beider liefert in der Regel eine zuverlässigere Grundlage für die technische Interpretation, als wenn man sich nur auf eine der beiden Quellen verlässt.

Können Bodenuntersuchungen die Baukosten senken?

Ja. Durch geeignete Untersuchungen kann die Wahrscheinlichkeit unerwarteter Bodenverhältnisse, Neugestaltung, Fundamentsanierung und Bauverzögerungen verringert werden. Der größte Nutzen ergibt sich aus der Auswahl von Tests, die wichtige Unsicherheiten beseitigen, und der Nutzung der Ergebnisse als Grundlage für Entwurfs- und Konstruktionsentscheidungen.
