Bodenuntersuchungen in der Geotechnik: Methoden, Ausrüstung und Anwendung

Bodentests sind die Grundlage für zuverlässige Geotechnik, da sich die Festigkeit, Kompressibilität, Durchlässigkeit und Variabilität des Bodens direkt auf die Leistung des Fundaments, die Setzung, die Hangstabilität und die Bausicherheit auswirkt. Für eine effektive Bodenuntersuchung müssen Ingenieure geeignete Feld- und Labortests kombinieren, Geräte auswählen, die den erforderlichen technischen Parametern entsprechen, und Testergebnisse im Kontext der tatsächlichen Standortbedingungen interpretieren.

In diesem Artikel wird erklärt, warum Bodentests vor dem Bau unerlässlich sind, es werden die wichtigsten geotechnischen Testmethoden besprochen, die Auswahl geeigneter Testgeräte erörtert und untersucht, wie Ingenieure Testergebnisse in praktische Fundament- und Bauentscheidungen umsetzen.

Warum ist eine Bodenuntersuchung vor dem Bau wichtig?

Verständnis des technischen Verhaltens von Böden

Boden ist ein natürliches Material, das durch geologische Prozesse, Verwitterung, Transport und Ablagerung entsteht. Im Gegensatz zu hergestellten Materialien können sich seine Eigenschaften über kurze Distanzen aufgrund von Schwankungen in der Partikelgröße, der Mineralzusammensetzung, den Grundwasserbedingungen, der Spannungshistorie und der Ablagerungsumgebung erheblich ändern. Zwei Bohrlöcher, die nur wenige Meter voneinander entfernt liegen, können auf unterschiedliche Bodenschichten treffen und eine einzelne Schicht kann sowohl relativ dichte als auch lockere Zonen enthalten.

Für Geotechniker ist die Bestimmung des Bodentyps nur der erste Schritt. Die wichtigere Aufgabe besteht darin, zu bestimmen, wie sich der Boden unter den Belastungen und Umweltbedingungen verhält, die während der Bau- und Betriebsphase zu erwarten sind. Ein Fundament muss strukturelle Lasten in den Boden übertragen, ohne dass es zu unzulässigen Lagerausfällen, Gesamtsetzungen oder unterschiedlichen Setzungen kommt. Ausgrabungen müssen stabil bleiben, Böschungen müssen rutschfest sein und verdichtete Aufschüttungen müssen die vorgeschriebenen technischen Leistungen erbringen.

Bodenuntersuchungen liefern die zur Bewertung dieser Risiken erforderlichen Beweise. Abhängig vom Projekt können Ingenieure den natürlichen Wassergehalt, die Partikelgrößenverteilung, die Atterberg-Grenzen, die Trockendichte, die Scherfestigkeit, die Konsolidierungseigenschaften und den In-situ-Widerstand untersuchen. Jeder Parameter beantwortet eine andere technische Frage; Kein einzelner Test kann das vollständige Verhalten einer Bodenablagerung beschreiben.

Bodeneigenschaften mit Projektrisiken verbinden

Der praktische Wert von Bodentests wird deutlicher, wenn die Testergebnisse mit konkreten Entwurfsentscheidungen verknüpft werden. Eine hohe Kompressibilität kann beispielsweise darauf hindeuten, dass ein Fundament erhebliche Setzungen erfährt, selbst wenn sein endgültiger Tragwiderstand ausreichend ist. Eine geringe undrainierte Scherfestigkeit in weichem Ton kann die Aushubstabilität und den Bauablauf beeinträchtigen. Lockerer körniger Boden erfordert möglicherweise eine genauere Bewertung der Dichte, des Grundwassers und der Anfälligkeit für Verformungen unter Belastung.

Bei diesen Beziehungen handelt es sich nicht um direkte Eins-zu-Eins-Konvertierungen. Ingenieure müssen das Bodenprofil, die Belastungsbedingungen, die Entwässerung, den Belastungsverlauf, die Testmethode und den anwendbaren Entwurfsrahmen berücksichtigen, bevor sie einen gemessenen Wert in Berechnungen verwenden.

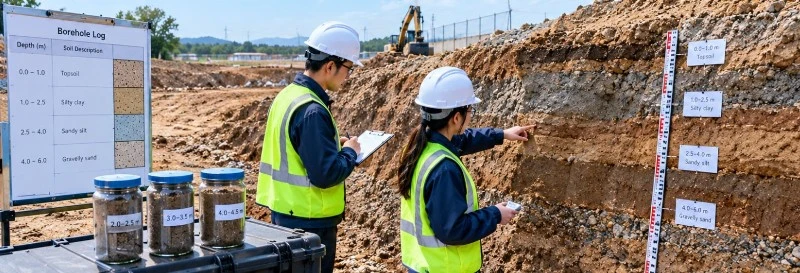

Die Standortuntersuchung hilft Ingenieuren dabei, das Bodenprofil zu ermitteln, bevor sie Fundamente auswählen oder Erdarbeiten planen. Die Lage und Kontinuität einzelner Bodenschichten kann ebenso wichtig sein wie die gemessenen Eigenschaften einer Probe.

Warum repräsentative Probenahme und Untersuchungstiefe wichtig sind

Ein Laborergebnis ist nur dann nützlich, wenn das getestete Material den für das technische Problem relevanten Boden angemessen darstellt. Gestörte Proben können für die Klassifizierung, die Bestimmung des Feuchtigkeitsgehalts und bestimmte Indextests geeignet sein, sie können jedoch nicht alle Merkmale zuverlässig bewahren, die für Tests erforderlich sind, die von der natürlichen Struktur des Bodens abhängen. Für Konsolidierungs- und einige Festigkeitsuntersuchungen sind möglicherweise sorgfältig gesammelte Proben mit minimaler Störung erforderlich.

Die Tiefe der Untersuchung erfordert auch technisches Urteilsvermögen. Die Untersuchung sollte weit genug gehen, um die Bodenschichten zu charakterisieren, die die Fundamentleistung beeinflussen könnten, einschließlich schwächerer Schichten unter einer scheinbar kompetenten Oberflächenschicht. Grundwasserbeobachtungen sollten die Bedingungen und den Zeitpunkt der Messung berücksichtigen; Eine einzelne Messung erfasst möglicherweise nicht saisonale Schwankungen oder stehendes Wasser.

Bei Projekten mit wechselndem Boden sollten Ingenieure Bohrlochprotokolle, Probenahmeaufzeichnungen, Feldtestergebnisse und Labordaten vergleichen, anstatt sich auf eine isolierte Messung zu verlassen. Dieser integrierte Ansatz verringert das Risiko, bei der Planung ein Bodenprofil zu berücksichtigen, das nur am Probenahmeort vorhanden ist.

Was sind die wichtigsten Arten von Bodenuntersuchungen in der Geotechnik?

Bodenklassifizierung und Indextests im Labor

Laborklassifizierungstests erstellen eine grundlegende Beschreibung des Bodens und helfen Ingenieuren bei der Entscheidung, welche weiteren Untersuchungen erforderlich sind. Der natürliche Wassergehalt gibt das Massenverhältnis zwischen Wasser und Bodenfeststoffen an. Die Partikelgrößenanalyse beschreibt die Verteilung der Korngrößen, während Atterberg-Grenzwerte dabei helfen, die Konsistenz und Plastizität feinkörniger Böden zu charakterisieren. Zusammengenommen unterstützen diese Ergebnisse die Bodenklassifizierung und bieten Kontext für die Bewertung des wahrscheinlichen technischen Verhaltens.

Bei der Verdichtungsprüfung wird die Beziehung zwischen Feuchtigkeitsgehalt und Trockendichte bei einer bestimmten Verdichtungsleistung ermittelt. Die resultierende Feuchte-Dichte-Beziehung hilft bei der Definition von Feldverdichtungszielen. Es sollte nicht mit der Felddichteprüfung verwechselt werden: Die Laborprüfung stellt eine Referenz her, während Feldmessungen das tatsächlich eingebrachte und verdichtete Material bewerten.

Laborfestigkeits- und Kompressibilitätstests

Wenn das Projekt mehr als nur eine Klassifizierung erfordert, verwenden Ingenieure mechanische Tests, um zu untersuchen, wie der Boden auf Stress reagiert. Bei der direkten Scherprüfung wird der Widerstand entlang einer definierten Scherebene unter bestimmten normalen Belastungs- und Entwässerungsbedingungen bewertet. Mit triaxialen Tests können Ingenieure je nach Testverfahren die Reaktion des Bodens unter kontrolliertem Grenzdruck und unterschiedlichen Entwässerungsbedingungen untersuchen. Diese Methoden liefern unterschiedliche Nachweise und sollten entsprechend der Bodenart und der Gestaltungsfrage ausgewählt werden.

Konsolidierungstests untersuchen Volumenänderungen und zeitabhängige Setzungen als vertikale effektive Spannungsänderungen. Die Ergebnisse können dabei helfen, das Ausmaß und die Geschwindigkeit der Setzung in kompressiblen feinkörnigen Böden abzuschätzen. Bei der Testinterpretation müssen Probenstörungen, Spannungsverlauf, Entwässerungsweg und die Frage berücksichtigt werden, ob die Laborbelastungssequenz das Feldproblem angemessen widerspiegelt.

DerBodentestgeräteDie Kategorie umfasst Geräte, die für eine Reihe geotechnischer Labor- und Felduntersuchungen verwendet werden. Bei der Planung eines Labors sollten Ingenieure zunächst die erforderlichen Tests und anwendbaren Verfahren definieren und dann die Geräte, Zubehörteile, Probenvorbereitungswerkzeuge und Messfunktionen identifizieren, die für eine konsistente Durchführung erforderlich sind.

In-situ-Prüfung der Bodenverhältnisse

Feldtests liefern Informationen über den Boden in seiner natürlichen Umgebung und können dazu beitragen, Einschränkungen im Zusammenhang mit Probenahmen und Probenstörungen zu beseitigen. Der Standard Penetration Test (SPT) misst den Penetrationswiderstand eines Probenehmers nach einem festgelegten Verfahren und wird häufig bei Bohrlochuntersuchungen eingesetzt. Die Ergebnisse werden durch die Gerätekonfiguration, die Energieübertragung des Hammers, die Bohrbedingungen, den Bohrlochdurchmesser und die Überlagerungsspannung beeinflusst. Korrekturen und Korrelationen müssen daher sorgfältig angewendet werden, anstatt eine unbereinigte Schlagzahl als universelle Bodeneigenschaft zu behandeln.

Andere In-situ-Methoden dienen anderen Zwecken. Dynamische Sondierungen liefern Eindringwiderstandsprofile, während ein flacher Dilatometertest von Marchetti bei der Beurteilung der Bodensteifigkeit, des spannungsbezogenen Verhaltens vor Ort und anderer interpretierter Parameter helfen kann. Bei einem Felddruckmessgerättest wird die Reaktion des Bodens auf die Ausdehnung einer Sonde innerhalb eines Bohrlochs bewertet. Diese Methoden messen keine identischen Eigenschaften und ihre Interpretation hängt von den verwendeten methodenspezifischen Verfahren und Korrelationen ab.

Zum Beispiel TianpengsBodenuntersuchungsgerät SPT-Cist für SPT- und dynamische Messanwendungen konzipiert. Seine Verwendung ist am besten geeignet, wenn das Untersuchungsprogramm die unterstützten Feldmethoden erfordert und die Standortbedingungen zur Gerätekonfiguration passen. Bevor Sie eine Maschine spezifizieren, bestätigen Sie die erforderlichen Penetrationsmethoden, die Anordnung von Stangen und Probenehmern, den Zugang zum Standort, die Bodenbedingungen und die anwendbaren Testverfahren.

Labor- und Feldtests liefern ergänzende Erkenntnisse über das Bodenverhalten. Ein gut organisiertes Testprogramm verknüpft jede Messung mit einer definierten technischen Fragestellung.

Wie wählen Ingenieure die richtige Bodentestausrüstung aus?

Beginnen Sie mit den erforderlichen technischen Parametern

Die Auswahl der Ausrüstung sollte mit der Projektspezifikation und den Entscheidungen beginnen, die die Testergebnisse unterstützen müssen. Ein Labor, das Setzungen in weichem Ton untersucht, benötigt andere Fähigkeiten als ein Außendienstteam, das Penetrationstests an einem großen Entwicklungsstandort durchführt. Der Kauf von Geräten vor der Definition der erforderlichen Parameter kann zu Lücken in der Testabdeckung, unnötigen Duplikaten oder Instrumenten führen, die den Projektabläufen nicht gerecht werden.

Ingenieure sollten die am Standort zu erwartenden Bodentypen, die für die Planung erforderlichen Parameter, die erforderlichen Prüfstandards und den voraussichtlichen Prüfaufwand ermitteln. Sie sollten auch festlegen, ob die Tests in einem permanenten Labor, einem temporären Standortlabor oder direkt vor Ort durchgeführt werden. Platz, Stromversorgung, Umgebungsbedingungen, Bedienerschulung, Probendurchsatz und Wartungszugang können die praktische Eignung eines Systems beeinflussen.

Passen Sie die Leistungsfähigkeit der Ausrüstung an die Testanforderungen an

Die Ausrüstung muss die erforderliche Methode, den Messbereich, die Auflösung und die Probenabmessungen unterstützen. Bei mechanischen Tests sollten Ingenieure bestätigen, dass das Belastungssystem und die Messgeräte für den zu erwartenden Belastungs- und Verformungsbereich geeignet sind. Für Feldausrüstung können Transportabmessungen, Standortmobilität, Aufbauanforderungen und Kompatibilität mit Stäben, Probenehmern oder Sonden gleichermaßen wichtig sein.

Beim Vergleich von Angeboten und technischen Unterlagen kann die folgende Checkliste herangezogen werden.

Bei einem Felduntersuchungsprogramm sollten die angegebenen Fähigkeiten der Ausrüstung anhand der geplanten Methoden überprüft werden, anstatt sich ausschließlich auf eine umfassende Produktbeschreibung zu verlassen. Das Sortiment an Bodentestgeräten von Tianpeng bietet einen Ausgangspunkt für die Überprüfung relevanter Testkategorien. Die endgültige Auswahl sollte auf den detaillierten Spezifikationen für das jeweilige Instrument und den Testanforderungen des Projekts basieren.

Bewerten Sie Qualitätssicherung, Dokumentation und Compliance

Ein geeignetes Instrument ist nur ein Teil eines zuverlässigen Prüfsystems. Labore benötigen außerdem dokumentierte Verfahren, geschultes Personal, gegebenenfalls geeignete Referenzmaterialien, Geräteprüfungen, Kalibrierungsvereinbarungen und Aufzeichnungen, die jedes Ergebnis mit der Probe oder dem Standort vor Ort in Verbindung bringen. Mithilfe dieser Kontrollen lässt sich feststellen, ob ein unerwartetes Ergebnis tatsächliche Bodenschwankungen, eine Probenstörung, einen Bedienerfehler oder ein Geräteproblem widerspiegelt.

Bei der Beschaffung von Geräten für europäische Märkte sollten Käufer auch den Umfang der Produktkonformitätsanforderungen verstehen. Der Beamte der Europäischen KommissionLeitfaden zur CE-Kennzeichnungerklärt, dass die CE-Kennzeichnung nur für Produktkategorien gilt, die unter die einschlägigen EU-Rechtsvorschriften fallen. Es handelt sich nicht um ein universelles Qualitätszertifikat, und nicht jedes Bodenprüfgerät verlangt es unbedingt. Käufer sollten sich über die geltenden Rechtsvorschriften informieren und die entsprechende Dokumentation für das jeweilige Produkt anfordern.

Wie werden die Ergebnisse von Bodentests bei der Planung und dem Bau von Fundamenten verwendet?

Übersetzen Sie gemessene Eigenschaften in technische Parameter

Rohmaße sind nicht automatisch Designwerte. Ein Penetrationswiderstand, ein Schertestergebnis oder eine Konsolidierungskurve müssen unter Verwendung der entsprechenden Methode, Annahmen und Entwurfsrahmen interpretiert werden. Ingenieure sollten gemessene Daten von korrigierten Werten, empirischen Korrelationen und für die Konstruktion übernommenen endgültigen Parametern unterscheiden.

Beispielsweise kann die Setzungsbeurteilung Schätzungen der Kompressibilität, der Schichtdicke, des Spannungsanstiegs und der Entwässerungsbedingungen erfordern. Die Beurteilung des Tragwiderstands erfordert die Berücksichtigung der Bodenfestigkeit, des Grundwassers, der Fundamentgeometrie und der Belastung. Wenn Korrelationen zur Schätzung von Parametern aus Feldversuchen verwendet werden, sollte ihre Anwendbarkeit anhand des Bodentyps, der örtlichen Erfahrungen und der Bedingungen, unter denen die Korrelation entwickelt wurde, überprüft werden.

Der Entwurfsbericht sollte die Grundlage für die Auswahl charakteristischer oder repräsentativer Parameter erläutern, wichtige Unsicherheiten identifizieren und angeben, wo zusätzliche Untersuchungen erforderlich sein könnten. Ein einzelner Durchschnittswert kann eine Schwachstelle oder lokale Variation verbergen, die die Leistung bestimmt.

Nutzen Sie Testergebnisse, um die Bauqualität zu kontrollieren

Die Bodenprüfung wird nach der Planung fortgesetzt. Bei Erdarbeiten können Felddichte- und Feuchtigkeitsmessungen mit den vorgegebenen Abnahmekriterien und Laborverdichtungsreferenzen verglichen werden. Wenn eine verdichtete Schicht die Anforderungen nicht erfüllt, sollte die Reaktion eher diagnostisch als automatisch erfolgen: Ingenieure sollten den Feuchtigkeitszustand, die Materialkonsistenz, die Schichtdicke, die Verdichtungsausrüstung, die Anzahl der Durchgänge und die Zuverlässigkeit der Messung überprüfen.

Ein Ergebnis außerhalb des Akzeptanzbereichs kann darauf hinweisen, dass der Boden zu nass oder zu trocken ist, dass der Verdichtungsaufwand nicht ausreicht oder dass sich das Material von dem zur Erstellung der Referenzkurve verwendeten Material unterscheidet. Eine Überarbeitung der Ebene ohne Identifizierung der Ursache kann Zeitverschwendung sein und dennoch das zugrunde liegende Problem ungelöst lassen.

Bei Fundamentarbeiten sollten unerwartete Aushubbedingungen mit dem geotechnischen Modell verglichen werden. Wenn der freigelegte Boden von den Untersuchungsunterlagen abweicht, sollte der verantwortliche Ingenieur beurteilen, ob zusätzliche Tests, eine Entwurfsüberprüfung oder eine überarbeitete Baumethode erforderlich sind. Testergebnisse sind dann am nützlichsten, wenn sie als Grundlage für zeitnahe Entscheidungen vor Ort dienen und nicht erst dann, wenn sie am Ende des Projekts zusammengestellt werden.

Erstellen Sie einen nachvollziehbaren Arbeitsablauf für Bodentests

Ein zuverlässiger Arbeitsablauf verbindet Standortuntersuchung, Labortests, Interpretation und Bauüberprüfung. Jede Probe sollte eine eindeutige Identifizierung und einen dokumentierten Ursprung haben, einschließlich Tiefe, Ort, Probenahmemethode und relevanter Feldbeobachtungen. Laboraufzeichnungen sollten das Testverfahren, den Probenzustand, Rohmessungen, Berechnungen und etwaige Abweichungen von der vorgeschriebenen Methode enthalten.

Die Ergebnisse sollten dann zusammen mit Bohrlochprotokollen, Grundwasserbeobachtungen und Feldtestprofilen überprüft werden. Dieser Vergleich hilft Ingenieuren, Inkonsistenzen zu erkennen und zu entscheiden, ob sie natürliche Schwankungen oder ein potenzielles Testproblem widerspiegeln. Wenn Designannahmen besonders sensibel sind, kann eine gezielte Folgeuntersuchung wertvoller sein als die Erhöhung der Anzahl von Routinetests ohne klaren Zweck.

Zusammenfassung und Empfehlungen

Bodenuntersuchungen in der Geotechnik sind nicht nur eine Laboranforderung; Dabei handelt es sich um einen Prozess zur Verringerung der Unsicherheit darüber, wie der Boden auf Belastung, Aushub, Grundwasserveränderungen und Bautätigkeiten reagieren wird. Klassifizierungstests ermitteln das grundlegende Bodenprofil, Festigkeits- und Konsolidierungstests untersuchen das mechanische Verhalten und In-situ-Methoden liefern ergänzende Beweise unter Feldbedingungen.

Das effektivste Testprogramm beginnt mit den technischen Entscheidungen, die getroffen werden müssen. Ingenieure sollten die erforderlichen Parameter definieren, geeignete Testmethoden auswählen, eine repräsentative Probenahme sicherstellen und Geräte auswählen, die den relevanten Verfahren und Messanforderungen entsprechen. Sie sollten außerdem nachvollziehbare Aufzeichnungen führen und die Ergebnisse neben dem geologischen Modell, den Grundwasserbedingungen und tatsächlichen Baubeobachtungen interpretieren.

Für Projektteams und Labore besteht eine praktische Priorität darin, eine klare Verbindung zwischen jedem Test, dem gemessenen Parameter und der Entscheidung, die dieser Parameter unterstützt, herzustellen. Dieser Ansatz macht Tests effizienter, verbessert die Vertretbarkeit von Entwurfsannahmen und hilft bei der Identifizierung von Bodenbedingungen, die sich auf die Sicherheit, Setzung oder Bauqualität auswirken könnten.

Weitere Informationen zu relevanten Instrumenten finden Sie in den Kategorien Bodentestgeräte und Materialtestgeräte von Tianpeng.

Für weitere Produktinformationen, technische Spezifikationen oder fachkundige Beratung zu unseren fortschrittlichen Asphaltprüfgeräten kontaktieren Sie bitte noch heute unser Spezialistenteam unterwww.testmould.net.

Häufig gestellte Fragen (FAQ)

Was ist der Hauptzweck der Bodenuntersuchung in der Geotechnik?

Der Hauptzweck besteht darin, den Boden zu charakterisieren und die Eigenschaften zu bestimmen, die zur Beurteilung von Tragfähigkeit, Setzung, Stabilität, Entwässerung und Bauleistung erforderlich sind. Die konkreten Tests hängen vom Projekt und den zu beseitigenden Unsicherheiten ab.

Welche Bodenuntersuchungen sind üblicherweise vor dem Fundamentbau erforderlich?

Zu den üblichen Untersuchungen können Bodenklassifizierung, natürlicher Wassergehalt, Partikelgrößenanalyse, Atterberg-Grenzwerte, Feldpenetrationstests, Scherfestigkeitstests und Konsolidierungstests gehören. Nicht jedes Projekt erfordert jeden Test; Das Programm sollte die Bodenverhältnisse, den Fundamenttyp, die Designanforderungen und die geltenden Spezifikationen widerspiegeln.

Was ist der Unterschied zwischen Laborbodenuntersuchungen und In-situ-Untersuchungen?

Bei Labortests werden gesammelte Proben unter kontrollierten Bedingungen untersucht, sodass spezifische Eigenschaften unter definierten Spannungs- und Entwässerungsbedingungen gemessen werden können. In-situ-Tests messen die Reaktion des Bodens vor Ort und können Informationen über Variabilität und Feldverhalten liefern. Die beiden Ansätze ergänzen sich und sind nicht austauschbar.

Wie sollten Ingenieure Bodenprüfgeräte auswählen?

Sie sollten mit der erforderlichen Testmethode und den technischen Parametern beginnen und dann den Messbereich, die Auflösung, die Proben- oder Feldkompatibilität, das Zubehör, die Betriebsbedingungen, die Dokumentation und den Kundendienst der Ausrüstung überprüfen. Auch Konformitäts- und Kalibrierungsanforderungen sollten vor dem Kauf überprüft werden.

Können Bodentestergebnisse direkt für die Fundamentplanung verwendet werden?

Nicht immer. Rohmessungen erfordern häufig Korrekturen, Interpretationen oder Korrelationen, bevor sie Entwurfsberechnungen unterstützen können. Bei der Auswahl repräsentativer Entwurfsparameter müssen Ingenieure die Probenahmequalität, die Testbedingungen, die Bodenvariabilität, das Grundwasser, den Spannungsverlauf und den geltenden Entwurfsrahmen berücksichtigen.
